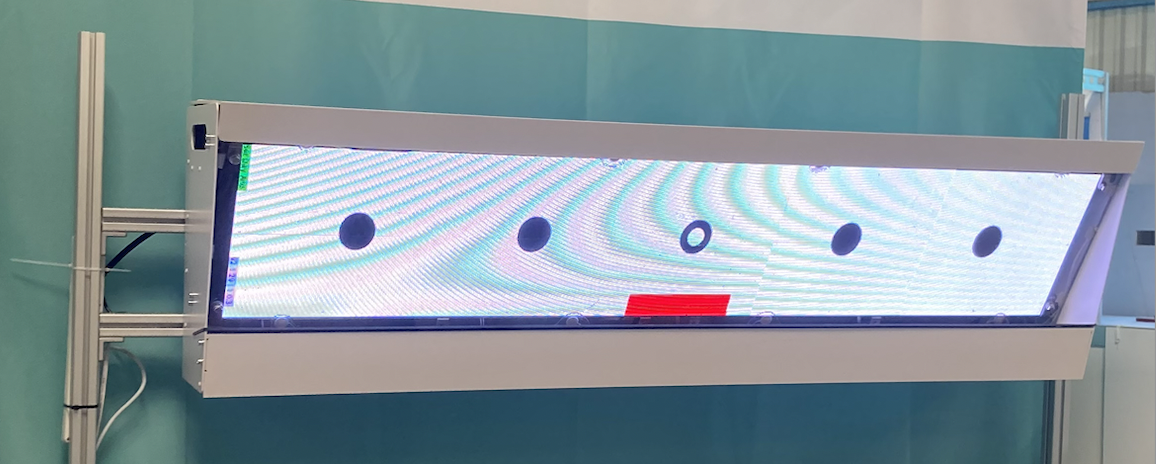

PanoramiQ, das Ziel für Luftpistole auf 10 Meter

Ziel für Schnellfeuer

Verbessern Sie Ihre Speed-ShootingLeistung mit einem PanoramiQ-Ziel

Über eine Benutzeroberfläche wählen Sie das Ziel, das Sie auf Ihrem PanoramiQ anzeigen möchten, und steuern Ihre Trainingseinheiten mit Ihren Fingerspitzen.

PanoramiQ ist ein einzigartiges Ziel für das 10-Meter-Sportschießen, von der Einführung, dem Training, der Freizeit und dem Wettkampf. Schießen Sie mit echten 4,5 mm Diabolos auf einen LED- Bildschirm!

PanoramiQ eignet sich sowohl für 10-Meter-Pistolen als auch für 5-schüssige Luftpistolen, mit denen man sich vorbereiten möchte auf olympische Schnellfeuerdisziplinen auf 25m

Sofort einsatzbereit, hat es eine Genauigkeit von besser einem halben Zehntel Punkt auf der gesamten Messplatte und modernste Technologie, die durch 6 internationale Patente geschützt ist, die von Sport Quantum und CEA LIST (Laboratory for Integration of Systems and Technology) eingereicht wurden.

Anfänger, Freizeitschütze oder Wettkämpfer, PanoramiQ wird Ihr Partner
beim Training und im Wettbewerb

PanoramiQ Funktionen

Die Bedieneinheit ermöglicht die Auswahl von Aktivität, Konfiguration, Schwierigkeitsgrad etc… und dient als Unterstützung für die Analyse von Trainingsfortschritten und Treffern.

Wahl der Aktivität

Schulungstools
Speed Shooting Varianten Karten :
-ISSF-Karten für Disziplinen Geschwindigkeit 10 Meter
-VO-Karte (Olympisch Schnellfeuer) bei 10m

Wahl der Konfiguration

Allgemein
Sprachanpassung (Englisch, Französisch, Deutsch, Russisch, Italienisch, Spanisch, Norwegisch, Tschechisch)

Die Anzeige des Ziels
Zielentfernung einstellen (von 3 bis 15 Metern)

Anzeigen von App-Einstellungen
End-of-Match-Einstellungen (2 Modi)
Sperren der App

Präzisionsschießen
Alle ISSF-Disziplinen 10 Meter:
– FFTIR,
– FFGT
Möglichkeit, sie im Trainings- oder Wettkampfmodus zu verwenden.
Scheiben aus verschiedenen Verbänden :
– ISSF,
– England
– Dänemark / Schweden,
–Norwegen
-UFOLEP.
Scheibenvarianten:
– Basic (unverändert)
– Halteraum von oben und unten,
– Schießanlage
– Unscharfes Ziel.

PanoramiQ Technologie:

Sport Quantum und CEA LIST (Laboratory for Integration of Systems and Technology) haben eine Echtzeit-Impaktortungstechnologie entwickelt, die beinhaltet:

  • Ein 1.600 x 320 LED-Display mit 2 mm Pixelabstand
  • Eine Messplatte der Position der Schüsse in 1 680 x 450,
  • Piezoelektrische Sensoren, die die von einem Projektil auf einer Oberfläche verursachten Stoßwellen messen und den Aufprall sehr genau lokalisieren,
  • Ein ausgewähltes Bild, das von einer Anwendung auf einem Tablet generiert und in Echtzeit auf dem Bildschirm des Ziels angezeigt wird,
  • Eine Messplatte, die durch eine ultraresistente Polycarbonat-Frontplatte geschützt ist,
  • Die Ergebnisse werden auf der Bedieneinheit angezeigt, die über Kabel oder WLAN mit dem PanoramiQ-Ziel verbunden ist.

Die Besonderheiten:

PanoramiQ ist robust, einfach zu installieren und einfach zu warten

Technische Daten
Die Betriebstemperatur liegt zwischen 0°C und 40°C und die Lagertemperatur beträgt zwischen – 20°C und 50°C. Bei Nichtbenutzung im Winter empfehlen wir die Lagerung in einem Gebäude.

Verbindung
Ethernet-Verbindung Ziel/Benutzeroberfläche für sofortiges Leistungsfeedback

Zieldistanz
für 10-Meter-Geschwindigkeitsschießen Adaptiver Distanzsimulator von 3 bis 15 Metern

Projektilrückgewinnung
Blei-Rückgewinnungssystem.

Verbrauchsmaterial-Kartons
Empfohlene Lebensdauer der Platte: 10.000 Pistolenschüsse, bei guter Pflege deutlich mehr

Instandhaltung
Regelmäßige Reinigung von Bleistaub
Entleeren des Bleirückgewinnungsgehäuses

Installation
Fütterung:
Stromversorgung: – Ziele: Stromversorgung 30 Watt über PoE, (Power of Ethernet)
Abmessungen: 464 mm x 1690 mm x 364 mm Gewicht: 30 kg
Installationshalterung
Stromversorgung und Kabel
– Benutzeroberfläche: : Batteriebetrieb / USB-Kabel/ PoE
Abmessungen: 243 mm x 163 mm x 9 mm
10 Zoll (Android) Gewicht: 540 g
SQ-App vorkonfiguriert und mit Ziel gekoppelt

Garantie
2 Jahre Optionen

Optionen:

Einstellbare Unterstützung

SynQro

Ständermontage

oder an der Wand

10”-Tablet

Das elektronische PanoramiQ-Ziel wird gebrauchsfertig geliefert mit:

Verbrauchsmaterial

  • Erschwingliche und leicht austauschbare Frontplatte mit hoher Haltbarkeit ( durchschnittlich 10.000 Einschläge)

Verfügbare Optionen

  • Schwenkfuß mit Diebstahlsicherung für die Bedieneinheit
  • 10” POE-Steuertablett für Ethernet-Anschluss (kommt mit Fuß)
  • Montage am Fuß oder an der Wand über eine Befestigungshalterung
  • Automatische Kommunikation über:
    -Wifi (Power Wifi)
    -Ethernet-Verkabelung mit SynQro
    SynQro: Managementsystem für Schießstände und offizielle Wettkämpfe
    -TV 100’’
    – Drucker -Multi TV Box
    – Überbrückungskanal 40×40

SynQro

Schießstandbetreuung und offizielle Wettkämpfe

Merkmale des SynQro-Überwachungssystems:

  • Autonome Organisation offizieller Wettbewerbe dank einer einfachen und intuitiven Software
  • Echtzeit-Management der Schießaktivitäten auf dem Stand. Live-Projektion von Schüssen und Spielen auf dem Bildschirm Dynamisches, attraktives und interaktives Training

Training

  • Überwachung des Schießstandes von einem zentralen Computer aus
  • Parallele Zuordnung von Aktivitäten für: ein Ziel, eine Zielgruppe, mehrere Gruppen von Ziele
  • Export der Ergebnisse für alle Aktivitäten, PDF- und/oder CSV-Format

Offizielle Wettbewerbe

  • Import der Teilnehmerliste
  • Übernehmen Sie die Kontrolle über alle Ziele von einem Computer aus
  • zentralisierte Steuerung aller Parameter gemäß ISSF-Standards oder personalisierte Auswahlmöglichkeiten (Anzahl der Sätze, Anzahl der Schüsse, Probezeit, Durchgangsdauer, Zieleinstellungen usw.)
  • Management des Wettbewerbs in allen Phasen
  • Management von Ausnahmen und Eventualitäten (Zieländerung, Strafen, Entscheidungen Schiedsrichter usw.)
  • Teilen der Ergebnisse auf einem großen Bildschirm (TV-Bildschirm und/oder Projektor)
    Export von Wettbewerbsergebnissen: Ergebnisblätter, Ergebnisse im CSV-Format für Integration in Datenbanken

SynQro-Überwachungskonfiguration:

  • WiFi-Netzwerk mit Router
  • Optionale Ethernet-Verkabelung (Sternnetzwerk)
