PanoramiQ, la cible pour pistolet à air comprimé à 10 mètres

Cible vitesse

Améliorez vos performances en tir de vitesse grâce à une cible PanoramiQ

A partir d’une interface utilisateur , vous choisissez la cible que vous souhaitez afficher sur votre PanoramiQ et contrôlez vos séances d’entrainement du bout des doigts.

PanoramiQ est une cible unique pour le tir sportif de vitesse à 10 mètres, de l’initiation, à l’entraînement, au loisir et en compétition. Tirez avec de vrais plombs de 4.5 mm sur un écran led !

PanoramiQ convient aussi bien aux pistolets à 10 mètres qu’aux pistoliets souhaitant se préparer à la Vitesse Olympique à 25 mètres.

Prête à l’emploi, elle possède une précision supérieure au demi dixième de point sur l’ensemble de la plaque d’impact et une technologie de pointe protégée par 6 brevets internationaux déposés par Sport Quantum et le CEA LIST (Laboratory for Integration of Systems and Technology).

Novice, tireur récréatif ou compétiteur, PanoramiQ sera votre partenaire plaisir
à l’entrainement et en compétition

PanoramiQ Fonctionnalités

L’interface utilisateur de pilotage permet le choix de l’activité, la personnalisation, les niveaux, etc… et sert de support à l’analyse des progressions et des scores.

   Choix de l’activité

Outils d’entraînement
Tir de vitesse Variante cartons :
-Cartons ISSF aux disciplines vitesse 10 mètres
-Carton VO (Vitesse Olympique) à 10m

  Choix de la configuration

Général
Personnalisation de la langue (anglais, français, allemand, russe, italien, espagnol, norvégien, tchèque)

L’affichage de la cible
Réglage de la distance de la cible (de 3 à 15 mètres) Réglage du temps d’inactivité

Affichage des applicationse
Réglages de fin de match (2 modes)
Verrouillage de l’application

Tir de précision
Toutes disciplines ISSF 10 mètres :
– FFTIR,
– FFGT
Possibilité de les utiliser en mode entraînement ou compétition.
Cartons de différentes fédérations :
– ISSF,
-Angleterre,
– Danemark / Suède,
– Norvège,
-UFOLEP.
Variante carton :
– Basique,
– Entrée en cible par le haut et par la bas,
– Zone de tir,
– Cible floutée.

La technologie PanoramiQ

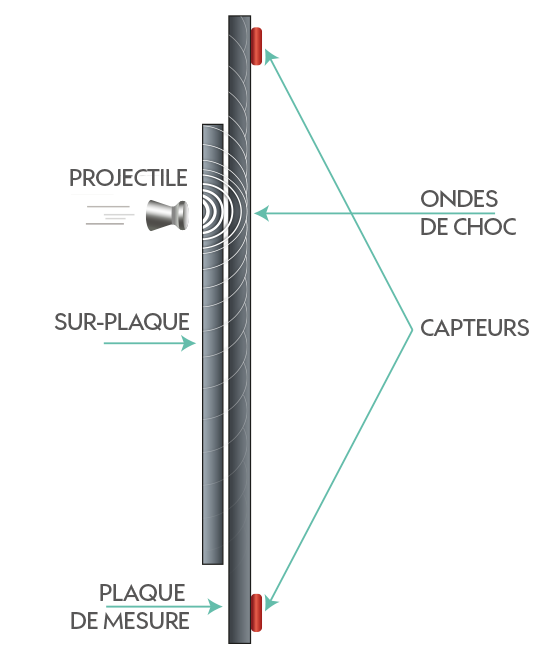

Sport Quantum et le CEA LIST (Laboratory for Integration of Systems and Technology) ont développé une technologie de localisation d’impacts en temps réel avec :

  • Un écran LED de 1 600 x 320 avec des Pixels Pitch de 2 mm
  • Une plaque de mesure de la position des tirs en 1 680 x 450,
  • Des capteurs piézoélectriques mesurant les ondes de choc provoquées par un projectile sur une surface et localisent très précisément l’impact,
  • Un visuel choisi généré par une application sur tablette et affiché en temps réel sur l’écran de la cible,
  • Une plaque de mesure protégée par une sur-plaque en polycarbonate ultra-résistante,
  • Des résultats affichés sur l’interface utilisateur connecté en filaire ou en wifi à la cible PanoramiQ.

Les spécificités

PanoramiQ est robuste, facile à installer et simple à maintenir

Puissance
La température d’utilisation est comprise entre 0°C et 40°C et sa température de stockage est comprise entre -20°C et 50°C. Le calibre recommandé sur cette cible est de 4.5 mm avec une puissance de tir 7inférieur à 7.5 Joules.

Connexion
Connexion Ethernet cible / interface utilisateur pour un retour immédiat des performances

Distance de tir
Cible conçue pour le Tir de vitesse à 10 mètres Simulateur de distance adaptatif de 3 à 15 mètres

Récupération des plombs
Système de récupération des plombs.

Consommable
Durée de vie recommandée de la sur-plaque : 10 000 tirs au pistolet en moyenne et compteur d’impacts inclus sur l’interface utilisateur.

Maintenance
Nettoyage régulier pour la poussière de plombs
Vidange du carter de récupération des plombs

Installation
Alimentation :
cibles : Alimentation 30 Watt via POE,(Power Of Internet)
Dimensions : 464 mm x 1690 mm x 364 mm Poids : 30 kg
Accrochage de la cible : équerre d’installation
Bloc et câbles d’alimentation
– Interface utilisateur : alimentation batterie / câble USB / PoE
Dimensions : 243 mm x 163 mm x 9 mm
10 pouces (Android) Poids : 540 g
Application SQ-App préconfigurée et appairée avec la cible

Garantie
2 ans / pièces et mains d’œuvre retour atelier

Les options

Support Orientable

SynQro

Montage sur pied

ou sur mur

TAblette 10”

La cible PanoramiQ est livrée prête à l’emploi, avec :

Des consommables

  • Plaque supérieur abordable et facilement interchangeable pour une grande durabilité (en moyenne tous les 10 000 impacts)

Des options disponibles

  • Support orientable avec câble anti-vol pour la tablette de contrôle
  • Tablette de contrôle 10 ‘’ POE pour raccordement Ethernet (livrée avec support de tablette)
  • Montage sur pied ou sur mur via une équerre de fixation
  • Communication automatique via :
    -Wifi (Power Wifi)
    -câblage Ethernet avec SynQro
    SynQro : Système de gestion de stand de tir et de compétitions officielles
    -TV 100’’
    -Imprimante -Boitier Multi TV
    -Cavalier barre 40×40

SynQro

Système de supervision de stand de tir et compétitions officielles

Fonctionnalités du système de supervision SynQro :

  • Organisation en autonomie de compétitions officielles, grâce à un logiciel simple et intuitif
  • Gestion en temps réel des activités de tir sur le stand Projection en direct sur écran des tirs et des matchs Entraînements dynamiques, attractifs et interactifs

Entraînements

  • supervision du stand de tir depuis un ordinateur central
  • attribution des activités en parallèle pour : une cible, un groupe de cibles, plusieurs groupes de cibles
  • export des résultats pour toutes les activités, format PDF et/ou CSV

Compétitions Officielles

  • import de la liste des participants
  • prise de contrôle de l’ensemble des cibles depuis un ordinateur
  • pilotage centralisé de l’ensemble des paramètres, selon les standards ISSF ou des choix personnalisés (nombre de séries, nombre de tirs, temps d’essai, temps de match, paramétrages des cibles, etc.)
  • gestion de la compétition dans toutes ses phases
  • gestion des exceptions et des imprévus (changement de cible, pénalités, décisions arbitrales, etc.)
  • partage des résultats sur grand écran (écran TV et/ou projecteur)
    export des résultats de la compétition : feuilles de match, résultats au format CSV pour intégration dans les bases de données

Configuration de SynQro supervision :

  • Réseau WiFi avec routeur haute
  • performance Câblage Ethernet optionnel (réseau en étoile)
